04001学生电源说明书 关于原理 技术参数 使用性能 维护保养等

沃德科学仪器　04-21 21:19

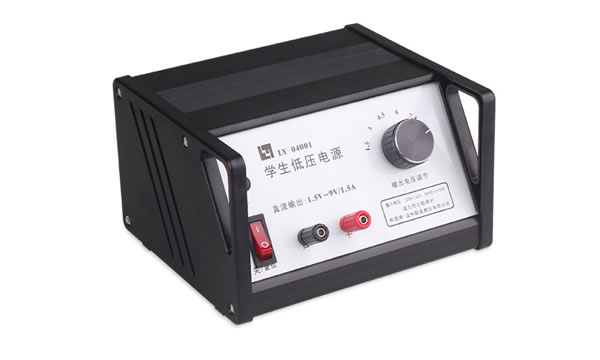

04001学生电源根据新编教材的需要而设计，把220V交流电变为直流（可代替千电池或蓄电池使用）的电源仪器，主要供初中物理化学演示实验及学生分组实验使用，为中小学教学实验必备仪器。

04001学生电源工作原理

04001学生电源主要由降压变压器B次级抽头分压，通过波段开关变换输出电压，经二极管组成桥式整流获得直流电历输出。由二级管、继电器组成过载保护电路。

04001学生电源技术性能

1. 直流稳压输出：标称电压：1.5V、3V、4.5V、6V、7.5V、9V共六档。
2. 额定电流输出：2A
3. 过载保护：输出电流在额卑电流的1.05~1.5倍间自动关机，并能启动不大于额定电流的白积灯。
4. 空载输出电压为220V，各档电压为≦1.1U标+0.3V。
5. 满载输出电压：输出电流在2A时，各档电压为>≧0.9U标-0.3V。
6. 电源输入：AC220V±10%，频率50HZ。

04001学生电源使用方法

• 根据负载所需电压值，将电压调节旋钮置于相应的档位。
• 将所用负载接入正负极接线柱，应特别注意正负极是否正确。
• 将04001学生电源电源插入220V电源插座。
• 把按钮开关拨向“开”的位置时指示灯亮，表示04001学生电源已正常工作。
• 当输出超载时，过载指示灯亮，排除超载故障后再重新开机，方可工作停止工作。
• 当电源工作时应接上电源的接地线以防漏电。


04001学生电源维修与保养

连指示灯不亮整机无输出时，应检查电源供电是否正常。电源输入插头，插座等等是否接触良好，保险丝是否断路等。

04001学生电源常期用时，应放在干燥通风处和无腐蚀性气体的地方妥善保存，应注意防尘。
